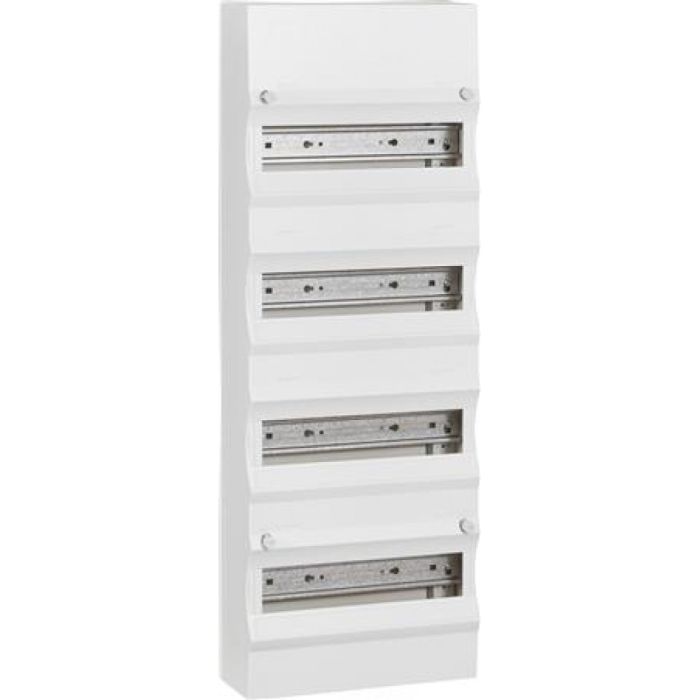

Gruppetavle UG150-24 hvid

Gruppetavle UG150-24 hvid
Producent
Lauritz Knudsen
Varenummer
81016009829
Branche varenr.
1016009829
EAN
5703302073097
Tilføj til favoritter
Farve
419,-
På lager: Levering 1-2 hverdage

Beskrivelse

GRUPPETAVLE UG24 HVID

Er beregnet for udvendig montage på væg. Er totalisoleret og udført i selvslukkelig plast (I henhold til EN 60439-3). UG18 har samme mål som målertavle type UM og er derfor velegnet til vandret sammenbygning med denne. De skrå flader under komponentåbningerne anvendes til mærkning af komponenternes formål, selvklæbende numre og symboler er vedlagt.


Er opbygget af bagplade, grundstel og dækkappe. Kan sammenbygges lodret og vandret. Komponentåbningerne er 216 mm og kan udvides med 2x9 mm. Bagpladen er forsynet med udslagsblanketter ø40 mm mellem DIN-skinnerne og i top og bund. Leveres med en afgreningsklemme for beskyttelsesleder for 4 x Cu 16 mm² og 16 x Cu 6 mm². Yderligere 1 afgreningsklemme kan monteres på grundpladen. Afstanden mellem DIN-skinnerne er 150 mm. fra bagpladen til undersiden af DIN-skinne er der 23,5 mm.

Der er plads til f.eks et stk. HPFI 4P og 7 stk sikringelement 3P+N og 8 stk sikringelement 1P+N
