Sikker afbryderløsning til el-tavler

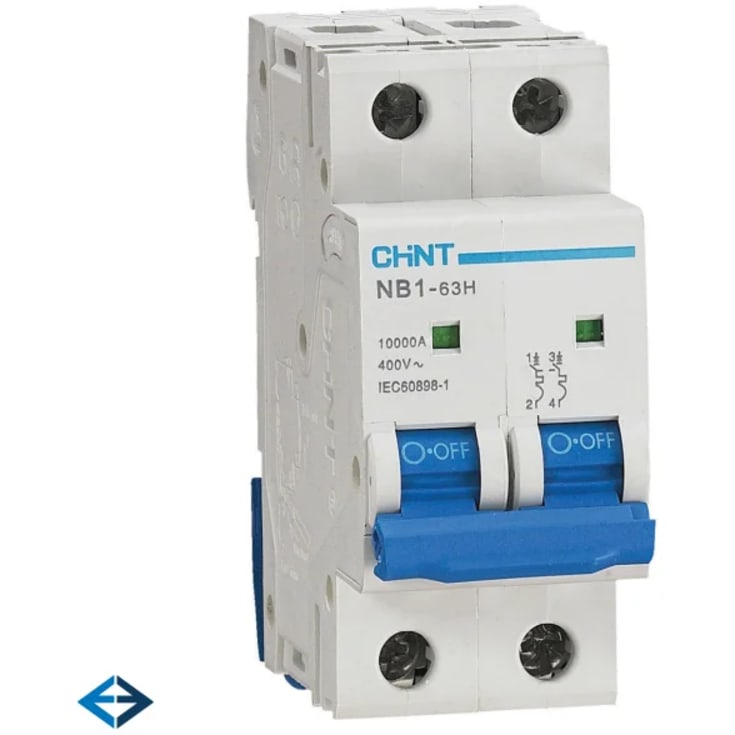

Chint NB1-63H automatsikring 2P 10A sikrer elektriske installationer mod skader fra overstrøm og kortslutning. Denne enhed er en væsentlig komponent i moderne fordelingstavler, hvor driftssikkerhed og stabil beskyttelse er afgørende.
Komponenten er beregnet til AC-systemer og garanterer kontrolleret afbrydelse ved fejl via C-karakteristikken, der håndterer både små og store udsving i strømstyrken. Enheden monteres direkte på en DIN-skinne, hvilket gør installationen hurtig og overskuelig for den teknisk ansvarlige.
Tekniske fordele ved Chint afbryderen
- Høj brydeevne: Enheden håndterer kortslutningsstrømme op til 10 kA, hvilket sikrer øjeblikkelig afbrydelse under kritiske fejl.
- Kombineret udløserteknik: Den termomagnetiske funktion reagerer på både hurtige spidsbelastninger og langsomme overbelastninger.
- Enkel montering: Understøtter montering på standard DIN-skinne og muliggør brug af busbar for en professionel finish.
- Certificeret sikkerhed: Overholder standarderne i IEC/EN 60898-1, hvilket dokumenterer enhedens pålidelighed.
Konstrueret til krævende driftsforhold
Afbryderens robuste hus er fremstillet til at fungere stabilt i temperaturer fra -25 til +75 °C. Kabinettets design minimerer risikoen for kontakt med spændingsførende dele under drift, hvilket understøtter en sikker installation i boligen.
Forbindelserne sikres med et tilspændingsmoment på 2,5 Nm for at undgå løse forbindelser. Som en del af NB1-63H-serien findes produktet i forskellige konfigurationer, der kan integreres i de fleste tekniske anlæg.
Vejledning til montering og drift
Installationen foretages på en DIN-skinne i overensstemmelse med de tekniske forskrifter. Det er vigtigt at kontrollere, at både brydeevne og udløserkurve er korrekt dimensioneret til den specifikke kreds.
Optimal funktionalitet kræver fokus på korrekt selektivitet og de omgivende temperaturforhold. Enheden bør anvendes i kombination med relevante RCD-relæer i overensstemmelse med gældende krav.
